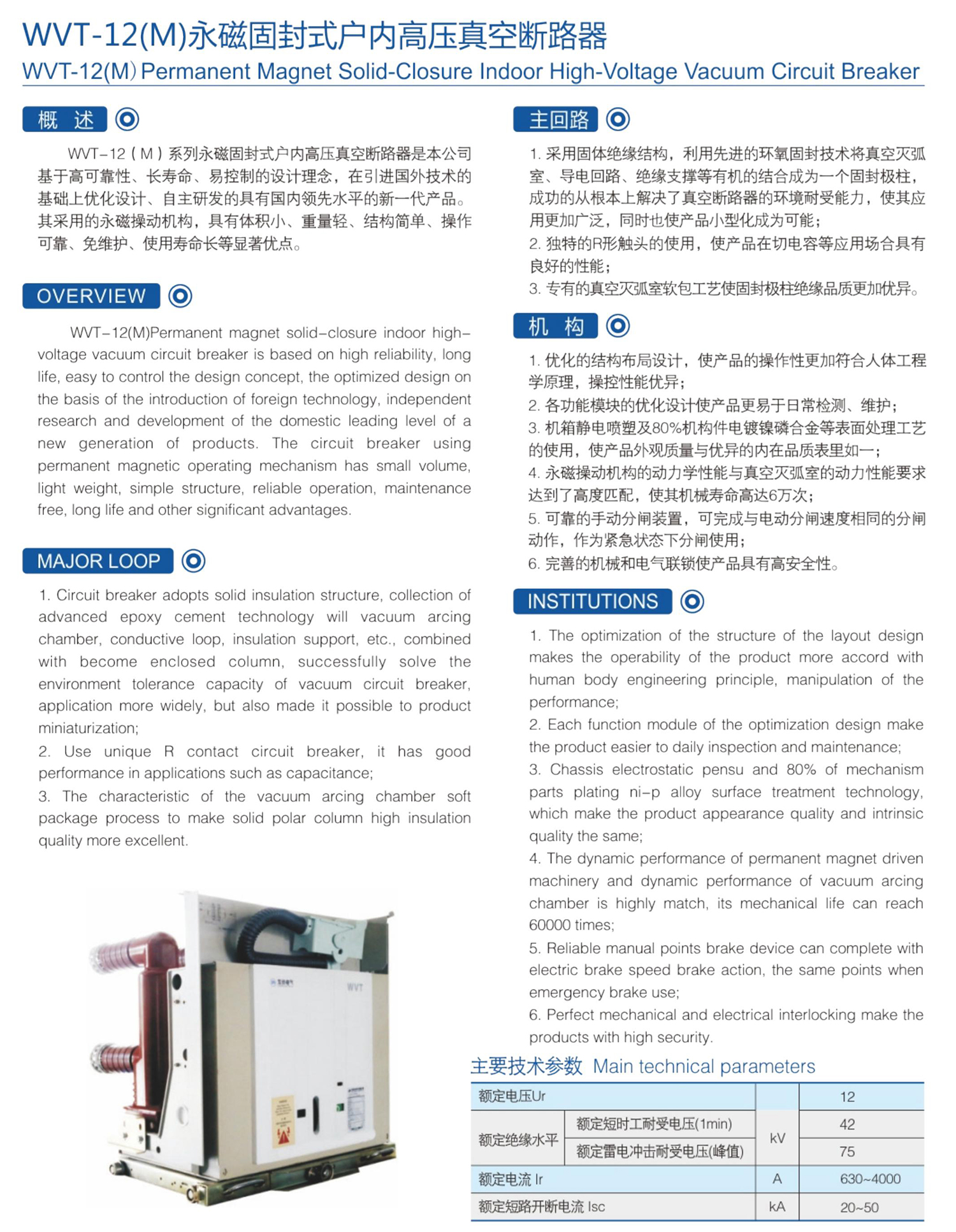

概述
WVT-12(M)系列永磁固封式户内高压真空断路器是本公司基于高可靠性、长寿命、易控制的设计理念,在引进国外技术的基础上优化设计、自主研发的具有国内领先水平的新一代产品。其采用的永磁操动机构,具有体积小、重量轻、结构简单、操作可靠、免维护、使用寿命长等显著优点。
机构
1. 优化的结构布局设计,使产品的操作性更加符合人体工程学原理,操控性能优异;
2. 各功能模块的优化设计使产品更易于日常检测、维护;
3. 机箱静电喷塑及80%机构件电镀镍磷合金等表面处理工艺的使用,使产品外观质量与优异的内在品质表里如一;
4. 永磁操动机构的动力学性能与真空灭弧室的动力性能要求达到了高度匹配,使其机械寿命高达6万次;
5. 可靠的手动分闸装置,可完成与电动分闸速度相同的分闸动作,作为紧急状态下分闸使用;
6. 完善的机械和电气联锁使产品具有高安全性。
主回路
1. 采用固体绝缘结构,利用先进的环氧固封技术将真空灭弧室、导电回路、绝缘支撑等有机的结合成为一个固封极柱,成功的从根本上解决了真空断路器的环境耐受能力,使其应用更加广泛,同时也使产品小型化成为可能;
2. 独特的R形触头的使用,使产品在切电容等应用场合具有良好的性能;
3. 专有的真空灭弧室软包工艺使固封极柱绝缘品质更加优异。
主要技术参数
额定电压Ur | kV | 12 | |
额定绝缘水平 | 额定短时工耐受电压(1min) | 42 | |
额定雷电冲击耐受电压(峰值) | 75 | ||
额定电流Ir | A | 630~4000 | |
额定短路开断电流Isc | kA | 20~50 |
