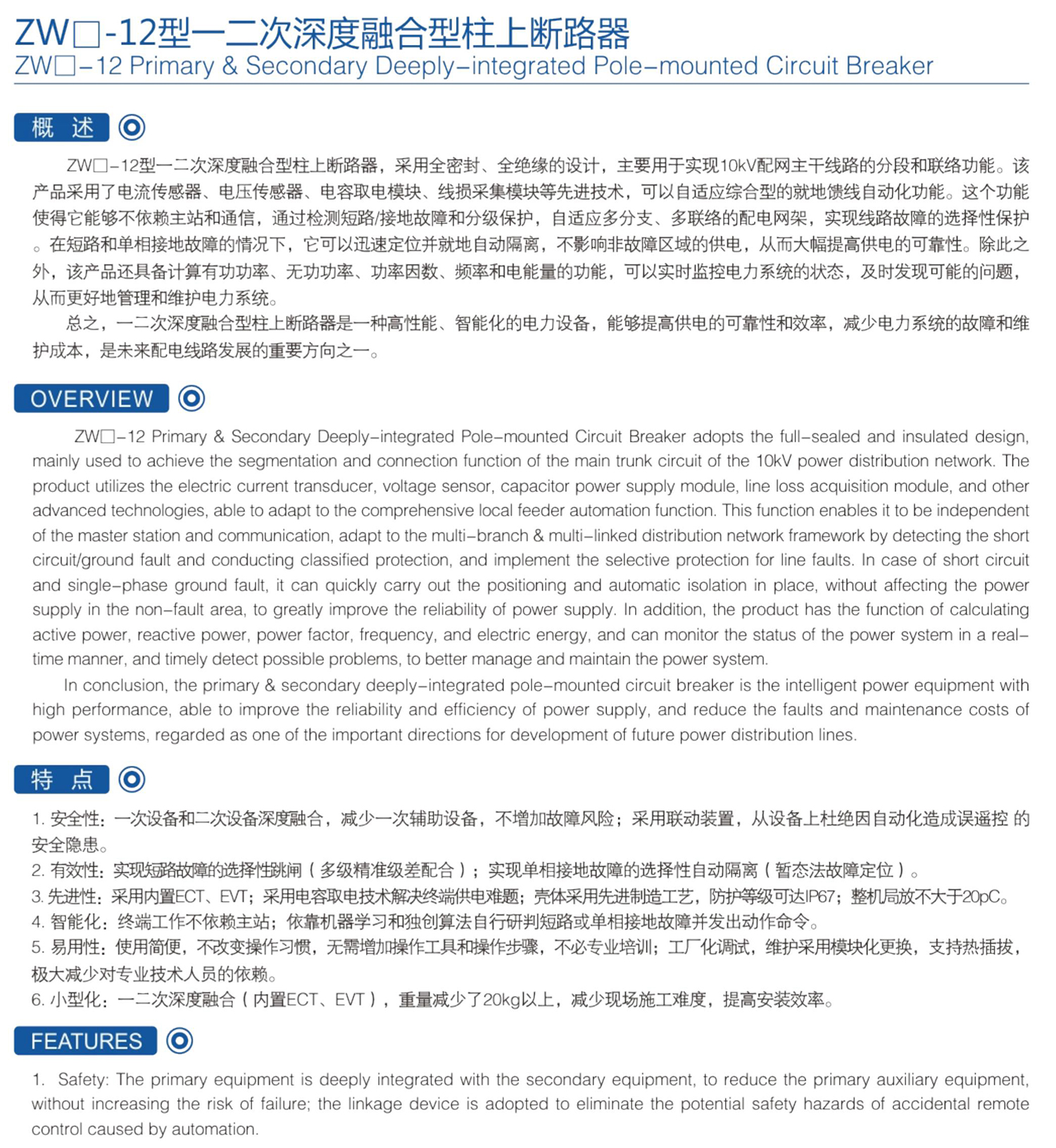

ZW□-12型一二次深度融合型柱上断路器

ZW□-12型一二次深度融合型柱上断路器，采用全密封、全绝缘的设计，主要用于实现10kV配网主干线路的分段和联络功能。该产品采用了电流传感器、电压传感器、电容取电模块、线损采集模块等先进技术，可以自适应综合型的就地馈线自动化功能。这个功能使得它能够不依赖主站和通信，通过检测短路/接地故障和分级保护，自适应多分支、多联络的配电网架，实现线路故障的选择性保护。在短路和单相接地故障的情况下，它可以迅速定位并就地自动隔离，不影响非故障区域的供电，从而大幅提高供电的可靠性。除此之外，该产品还具备计算有功功率、无功功率、功率因数、频率和电能量的功能，可以实时监控电力系统的状态，及时发现可能的问题，从而更好地管理和维护电力系统。

结构特点

1、安全性：一次设备和二次设备深度融合，减少一次辅助设备，不增加做障风险；采用联动装置，从设备上杜绝因自动化造成误遥控的安全隐患。

2、有效性：实现短路故障的选择性跳闸（多级精准级差配合）；实现单相接地故障的选择性自动隔离（暂态法故障定位）。

3、先进性：采用内置ECT、EVT;采用电容取电技术解决终端供电难题；壳体采用先进制造工艺，防护等级可达IP67;整机局放不大于20pC。

4、智能化：终端工作不依赖主站；依靠机器学习和独创算法自行研判短路或单相接地故障并发出动作命令。

5、易用性：使用简便，不改变操作习惯，无需增加操作工具和操作步骤，不必专业培训；工厂化调试，维护采用模块化更换，支持热插拔，极大减少对专业技术人员的依赖。

6、小型化：一二次深度融合（内置ECT、EVT),重量减少了20kg以上，减少现场施工难度，提高安装效率。

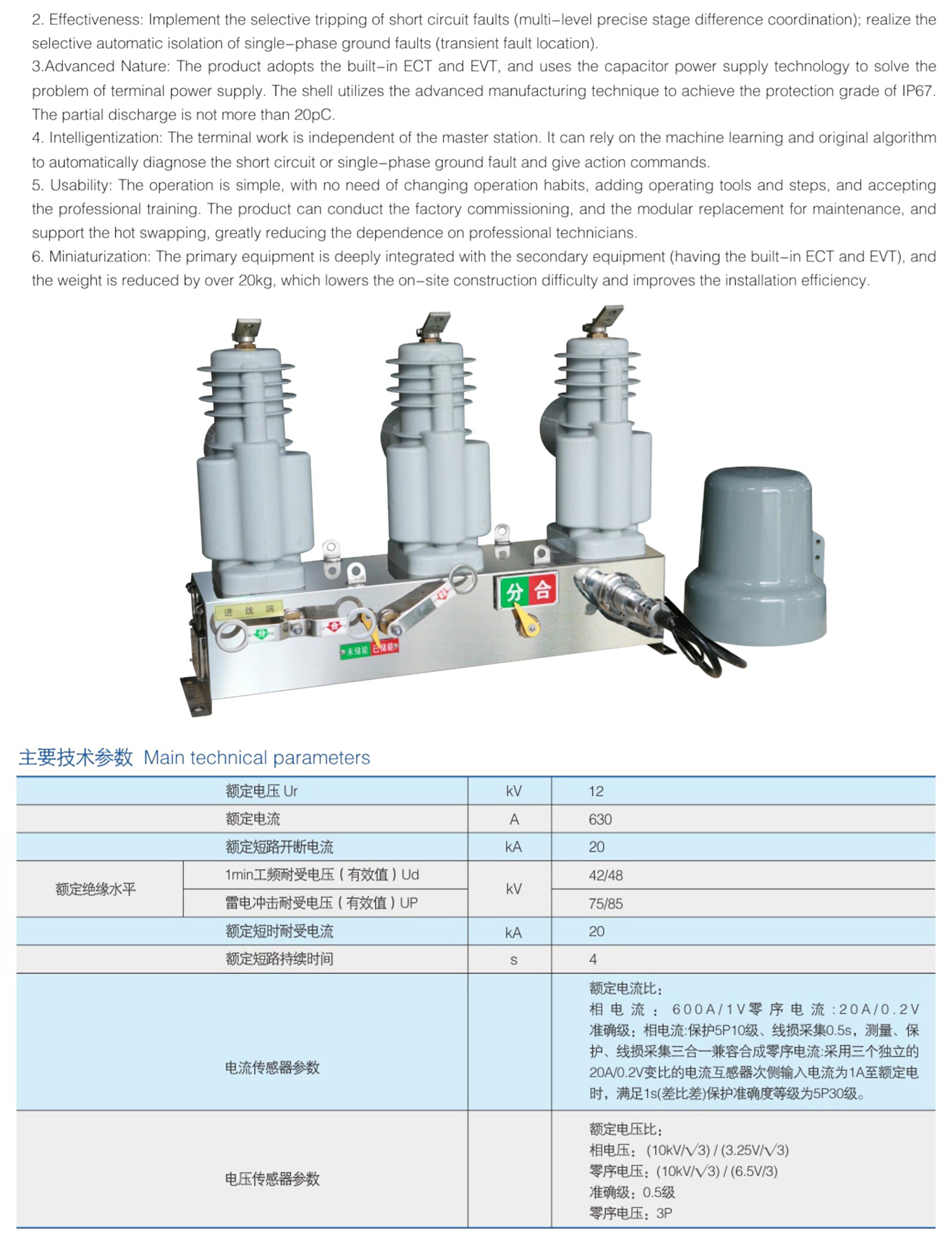

产品信息
